技术规格
|
处理器 |
CPU |
Hygon 3490 |
Hygon 3450E |
| 主频 |
2.8 GHz |
3.6GHz |
| Core |
16核 |
8核 |
| TDP |
135W |
75W |
| L3 Cache |
32MB |
16MB |
| Socket |
BGA |
BGA |
| BIOS |
百敖BIOS |
百敖BIOS |
| 内存 |
技术 |
4XDDR5-5200 |
4XDDR5-5600 |
| 最大容量 |
128 G(UDIMM) |
128 G(UDIMM) |
|
扩展槽 |
PCIe x 16插槽 |
2 个PCIe x 16插槽，PCIe Gen 4x8 link(默认)；BOM option可配置成PCIE1 PCIe Gen4 x16 link，PCIE5无功能 |
| PCIe x8插槽 |
1个 PCIe x 8 插槽，Gen3 x 4 link(默认)；BOM option可配置成NVME1功能，PCIex8 插槽无功能 |
| PCIe x4插槽 |
4个PCIe x 4 插槽，Gen3x1 lin（k PCIE6和BMC共用PCIE x1Link，自动切换） |
|
显示 |
芯片 |
芯动科技 3F99A4 |
| 接口 |
2个HDMI，1个VGA，独立3显 |
|
| 分辨率 |
HDMI2 4K@60Hz ,HDMI1 1080P@60Hz,VGA 1080P@60H（z 默认）或2 × HDMI 4K@60Hz,VGA无显（固件变更） |
|
以太网 |
芯片 |
WX1860A4 |
|
| 连接器 |
4个RJ45 |
| 速率 |
10/100/1000 Mbps |
|
| 存储 |
SATA |
4个SATA3.0(600 MB/s) |
| M.2 |
1个2280 NVMe M key M.2插槽，与PCIe x8插槽复用PCIex4 link (M.2预留) |
|

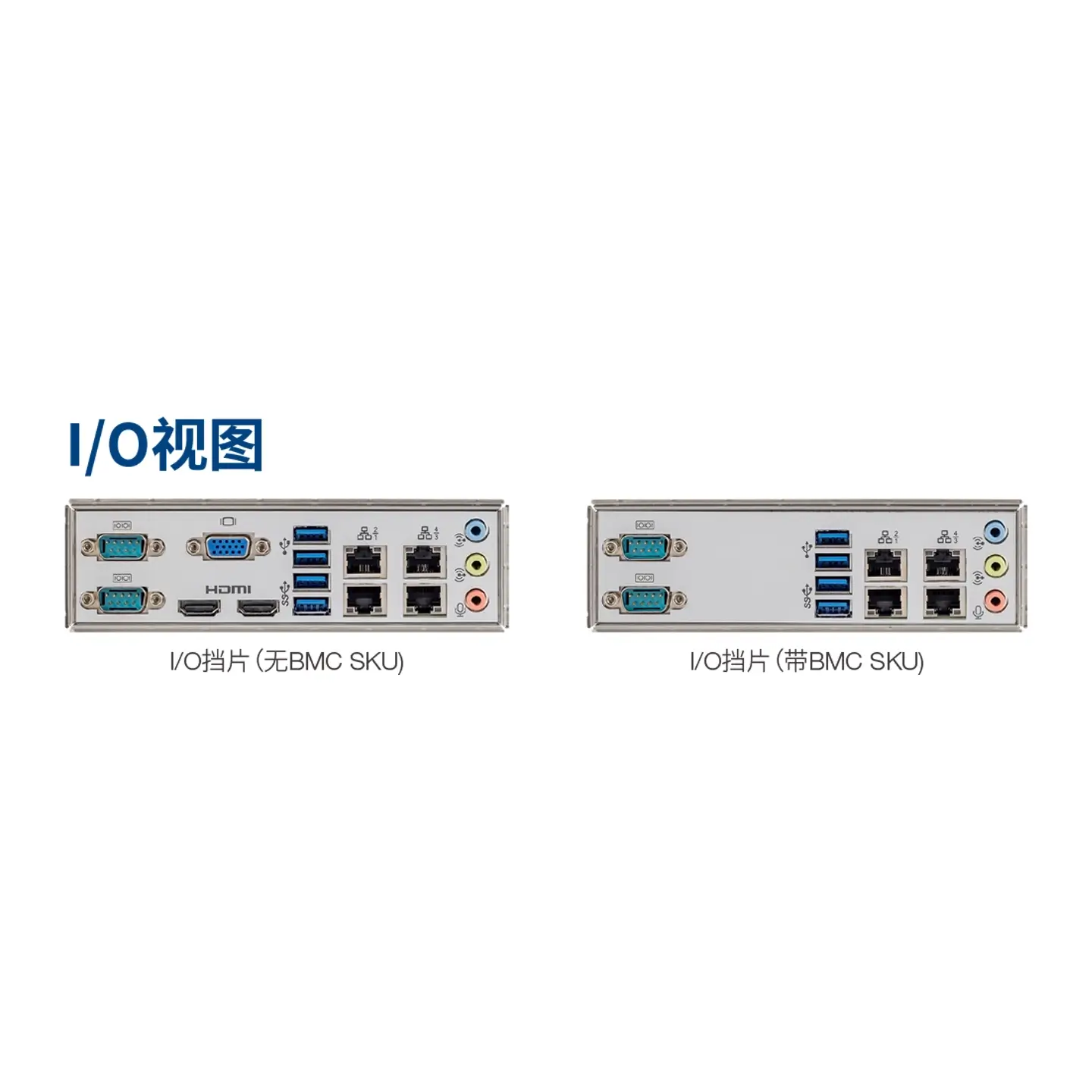

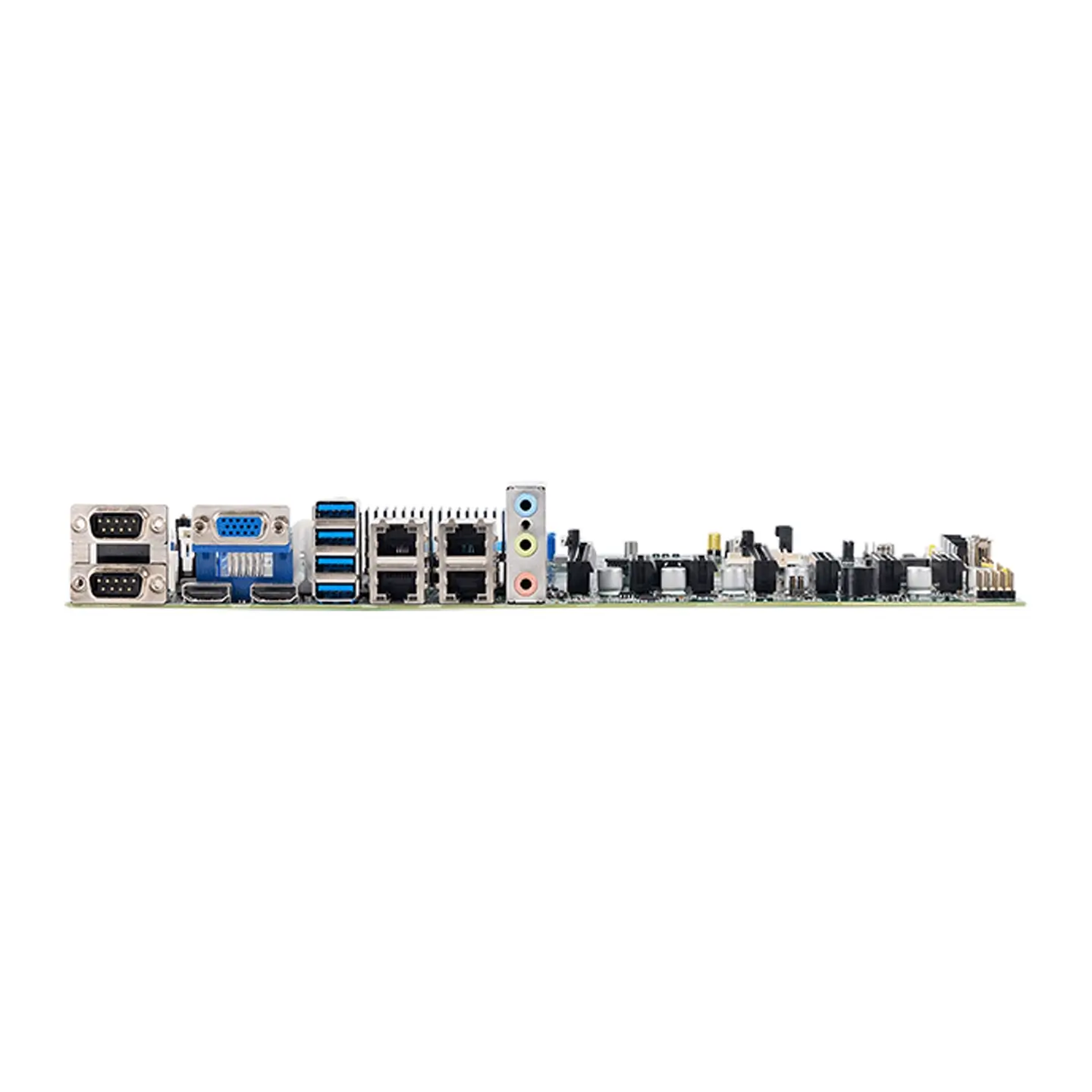

后置I/O |
HDMI |
2 |
| VGA |
1 |
| 串口（232) |
2 |
| 网口 |
4 |
|
| USB |
2个USB 3.2, 2个USB 2.0 |
| 音频接口 |
1个MIC-in，1个Line-in，1个line-out |
|
|
内置接口 |
USB |
2个USB2.0，2个USB3.2，2个USB 2.0 type A |
| 串口 |
8个 (6个RS-232 + 2个RS485/422/232带隔离) |
| PS2 |
1个 |
| GPIO |
1个 (8-bits) |
|
| Fan 接口 |
4个 |
| BMC插槽 |
1个BMC插槽用于配置IPMI-2000 BMC模块 |
| SPI端口 |
1个SPI端口可用于配置TPM/TCM模块 |
| FPAUD |
1个 |
|
| 电源 |
Power on |
标准ATX 24pin+ 8pin CPU供电 |
| 温度 |
工作 |
0 ~ 60°C |
|
| 存储 |
-40 ~ 85°C |
| 物理特征 |
尺寸(长x宽) |
304.8 x 244 mm (12" x 9.6") |
|
所有产品规格如有更改，恕不另行通知。
订货信息
| 料号 |
CPU |
VGA |
HDMI |
GbE LAN |
USB 3.0 |
USB 2.0 |
COM |
SATA III |
PCIe x16插槽 |
PCIe x8插槽 |
PCIe x4插槽 |
BMC模块 |
NVME M.2 插槽 |
TPM接口 |
| AIMB-H72W-D00A1 |
Hygon3490 |
1 |
2 |
4 |
4 |
6 |
10 |
4 |
2 |
1 |
4 |
0 |
0 |
1 |
| AIMB-H72W-D10A1 |
Hygon3450E |
1 |
2 |
4 |
4 |
6 |
10 |
4 |
2 |
1 |
4 |
0 |
0 |
1 |
| AIMB-H72W-D01A1 |
Hygon3490 |
0 |
0 |
4 |
4 |
6 |
6 |
4 |
2 |
1 |
3 |
1 |
0 |
1 |
备注：AIMB-H72W-D01A1 1个VGA 显示出自 BMC 模块，无板载显示。
包装清单
| 料号 |
说明 |
数量 |
| 1700024783-01 |
SATA信号线 (30cm) |
2 |
| 1960117733T001 |
I/O挡片（无BMC SKU) |
1 |
| 1960117733T201 |
I/O挡片（带 BMC SKU) |
1 |
| 1970006064N001 |
CPU散热器（用于16核3490 CPU) |
1 |
| 1970006102S001 |
CPU散热器（用于8核3450E和4核3430E CPU） |
1 |
选配配件
| 料号 |
说明 |
| 1701090401 |
单COM端口线缆 (40 cm) |
| 1700002204-11 |
双端口USB2.0线缆, 带支架(27cm) |
| 1700035561-01 |
单COM端口线缆 (90cm ) |
| 1700034529-01 |
1转4 COM 端口线缆(20cm) |
| 1700024529-01 |
1转2 USB3.0 端口线缆 (50cm) |
| 1700022749-11/
1700022749-12/
1700022749-13 |
SATA电源线 |

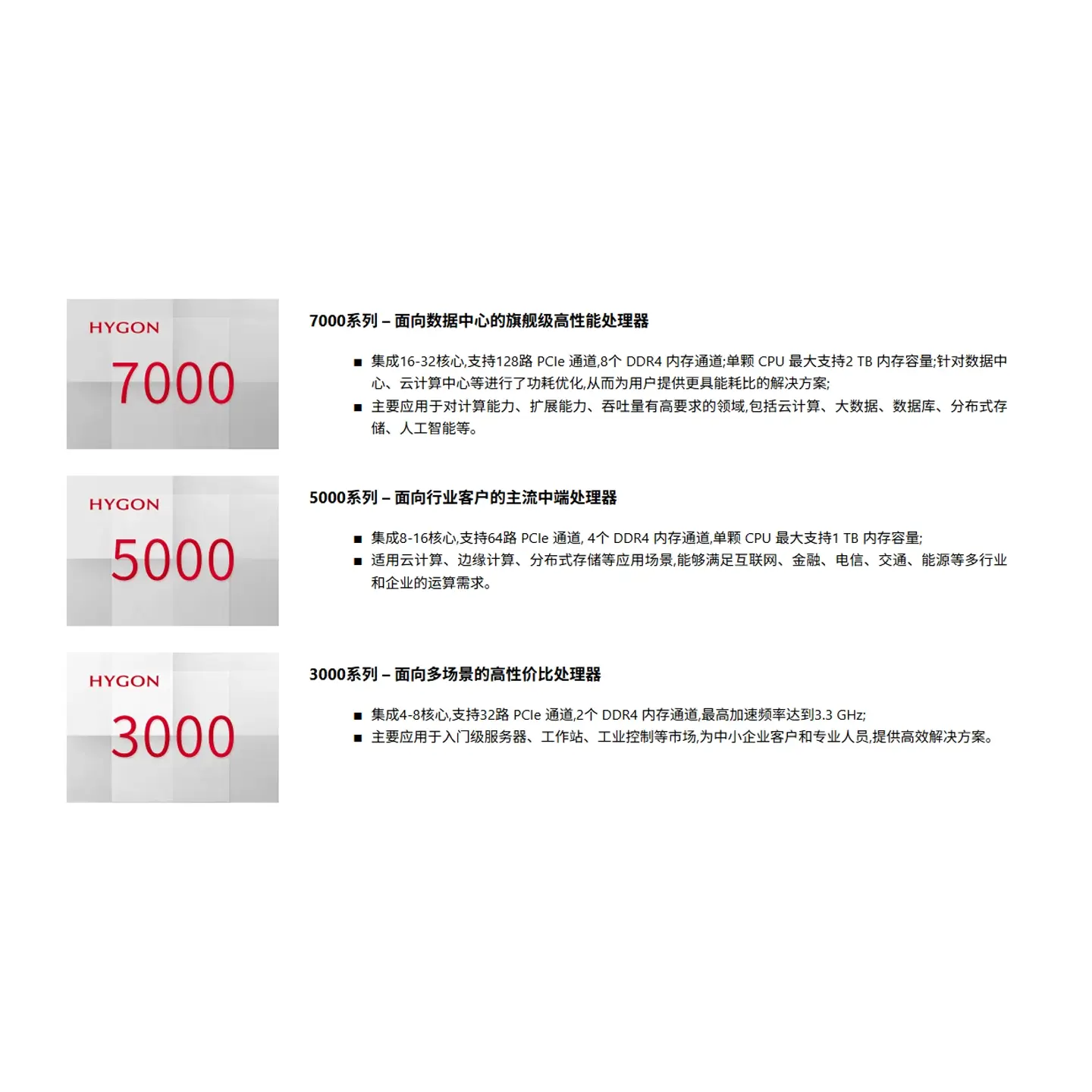

海光处理器对比
作为国产高性能先进微处理器产业的推动者,海光公司坚持自主创新,通过多代处理器产品的迭代设计与开发,已基本形成"量产一代、研发一代、规划一代"的产品持续演进节奏。目前,海光处理器的主要性能指标达到了国际先进水平。海光高性能国产处理器以卓越性能、安全可信以及完善成熟的生态,为用户提供独一无二的计算解决方案。针对不同市场需求,海光处理器可以划分为7000,5000,3000三大产品系列。
7000系列 – 面向数据中心的旗舰级高性能处理器
- 集成16-32核心,支持128路 PCIe 通道,8个 DDR4 内存通道;单颗 CPU 最大支持2 TB 内存容量;针对数据中心、云计算中心等进行了功耗优化,从而为用户提供更具能耗比的解决方案;
- 主要应用于对计算能力、扩展能力、吞吐量有高要求的领域,包括云计算、大数据、数据库、分布式存储、人工智能等。
5000系列 – 面向行业客户的主流中端处理器
- 集成8-16核心,支持64路 PCIe 通道, 4个 DDR4 内存通道,单颗 CPU 最大支持1 TB 内存容量;
- 适用云计算、边缘计算、分布式存储等应用场景,能够满足互联网、金融、电信、交通、能源等多行业和企业的运算需求。
3000系列 – 面向多场景的高性价比处理器
- 集成4-8核心,支持32路 PCIe 通道,2个 DDR4 内存通道,最高加速频率达到3.3 GHz;
- 主要应用于入门级服务器、工作站、工业控制等市场,为中小企业客户和专业人员,提供高效解决方案。
海光7390
| 规格 |
| CPU核心数量 |
32 |
最高加速频 |
3.3 GHz |
PCIe |
PCIe 4.0*128 |
| 线程数量 |
64 |
基准时钟频率 |
2.7 GHz |
支持的CPU插槽数 |
1 P/2 P |
| 典型功耗 |
110 W |
L3 Cache |
64 MB |
封装 |
LGA |
|
| 内存 |
| 最高内存频率 |
3200 MHz |
内存类型 |
DDR4 |
内存通道数 |
8 |
|
海光7380
| 规格 |
| CPU核心数量 |
32 |
最高加速频 |
3.0 GHz |
PCIe |
PCIe 4.0*128 |
| 线程数量 |
64 |
基准时钟频率 |
2.2 GHz |
支持的CPU插槽数 |
1 P/2 P |
| 典型功耗 |
140 W |
L3 Cache |
64 MB |
封装 |
LGA |
|
| 内存 |
| 最高内存频率 |
3200 MHz |
内存类型 |
DDR4 |
内存通道数 |
8 |
|
海光7375
| 规格 |
| CPU核心数量 |
32 |
最高加速频 |
3.0 GHz |
PCIe |
PCIe 4.0*128 |
| 线程数量 |
64 |
基准时钟频率 |
2.0 GHz |
支持的CPU插槽数 |
1 P/2 P |
| 典型功耗 |
140 W |
L3 Cache |
64 MB |
封装 |
LGA |
|
| 内存 |
| 最高内存频率 |
3200 MHz |
内存类型 |
DDR4 |
内存通道数 |
8 |
|
海光7360
| 规格 |
| CPU核心数量 |
24 |
最高加速频 |
3.0 GHz |
PCIe |
PCIe 4.0*128 |
| 线程数量 |
48 |
基准时钟频率 |
2.2 GHz |
支持的CPU插槽数 |
1 P/2 P |
| 典型功耗 |
125 W |
L3 Cache |
64 MB |
封装 |
LGA |
|
| 内存 |
| 最高内存频率 |
3200 MHz |
内存类型 |
DDR4 |
内存通道数 |
8 |
|
海光5390
| 规格 |
| CPU核心数量 |
16 |
最高加速频 |
3.2 GHz |
PCIe |
PCIe 4.0*64 |
| 线程数量 |
32 |
基准时钟频率 |
2.9 GHz |
支持的CPU插槽数 |
1 P/2 P |
| 典型功耗 |
95 W |
L3 Cache |
32 MB |
封装 |
LGA |
|
| 内存 |
| 最高内存频率 |
3200 MHz |
内存类型 |
DDR4 |
内存通道数 |
4 |
|
海光5380
| 规格 |
| CPU核心数量 |
16 |
最高加速频 |
3.0 GHz |
PCIe |
PCIe 4.0*64 |
| 线程数量 |
32 |
基准时钟频率 |
2.5 GHz |
支持的CPU插槽数 |
1 P/2 P |
| 典型功耗 |
70 W |
L3 Cache |
32 MB |
封装 |
LGA |
|
| 内存 |
| 最高内存频率 |
3200 MHz |
内存类型 |
DDR4 |
内存通道数 |
4 |
|
海光3350
| 规格 |
| CPU核心数量 |
8 |
最高加速频 |
3.3 GHz |
PCIe |
PCIe 4.0*32 |
| 线程数量 |
16 |
基准时钟频率 |
3.0 GHz |
支持的CPU插槽数 |
1 P/2 P |
| 典型功耗 |
65 W |
L3 Cache |
16 MB |
封装 |
BGA |
|
| 内存 |
| 最高内存频率 |
3200 MHz |
内存类型 |
DDR4 |
内存通道数 |
2 |
|
海光3350E
| 规格 |
| CPU核心数量 |
8 |
最高加速频 |
3.0 GHz |
PCIe |
PCIe 4.0*32 |
| 线程数量 |
16 |
基准时钟频率 |
2.8 GHz |
支持的CPU插槽数 |
1 P |
| 典型功耗 |
45 W |
L3 Cache |
16 MB |
封装 |
BGA |
|
| 内存 |
| 最高内存频率 |
3200 MHz |
内存类型 |
DDR4 |
内存通道数 |
2 |
|
海光3330
| 规格 |
| CPU核心数量 |
4 |
最高加速频 |
3.3 GHz |
PCIe |
PCIe 4.0*32 |
| 线程数量 |
8 |
基准时钟频率 |
3.0 GHz |
支持的CPU插槽数 |
1 P |
| 典型功耗 |
35 W |
L3 Cache |
8 MB |
封装 |
BGA |
|
| 内存 |
| 最高内存频率 |
3200 MHz |
内存类型 |
DDR4 |
内存通道数 |
2 |
|
海光3330E
| 规格 |
| CPU核心数量 |
4 |
最高加速频 |
2.6 GHz |
PCIe |
PCIe 3.0*32 |
| 线程数量 |
8 |
基准时钟频率 |
2.0 GHz |
支持的CPU插槽数 |
1 P |
| 典型功耗 |
20 W |
L3 Cache |
8 MB |
封装 |
BGA |
|
| 内存 |
| 最高内存频率 |
2400 MHz |
内存类型 |
DDR4 |
内存通道数 |
2 |
|
海光3250
| 规格 |
| CPU核心数量 |
8 |
最高加速频 |
3.0 GHz |
PCIe |
PCIe 3.0*32 |
| 线程数量 |
16 |
基准时钟频率 |
2.8 GHz |
支持的CPU插槽数 |
1 P |
| 典型功耗 |
90 W |
L3 Cache |
16 MB |
封装 |
BGA |
|
| 内存 |
| 最高内存频率 |
2666 MHz |
内存类型 |
DDR4 |
内存通道数 |
2 |
|
